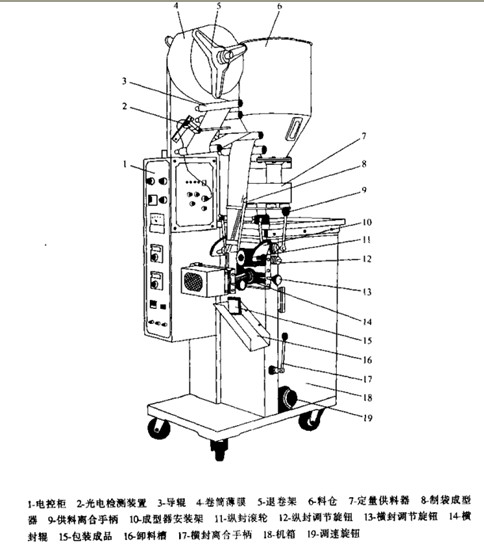

典型的立式茶叶包装机总体结构如下图所示。整机包括七大部分：传动系统、薄膜供送装置、袋成型装置、纵封装冒、横封及切断装置、物料供给装置以及电挂检测系统。

如图中所示，机箱18内安装有动力装置及传动系统，驱动纵封滚轮11和横封辊14转动，同时传送动力给定量供料器7使其工作给料。

卷简薄膜4安装在退纸架5上，可以平稳地日出转动。在牵引力的作用下，薄膜展开经导辊组3引导送出。导辊对薄膜起到张紧平整以及纠偏的作用，使薄膜能正确地平展输送。

袋成型装置的主要部件是一个制袋成型器8，它使薄膜出乎展逐渐形成袋型、是制袋的关键部件。它有多种的设计形式，，11根据具体的要求而选择。制袋成型器在机[：通过支架固定在安装板10上，可以调整位货c在操作中，需要正确调整成型器对应纵封滚轮11的相对位置，确保薄膜成型封合的顺利和正确。

纵封装置主要是——对相财旋转的纵封滚轮[1，其外圆周滚花，内装发热元件，在弹簧力作用下相互压紧。纵封滚轮有两个作用，其一是对薄膜进行牵引输送；其二是对薄膜成型后的对接纵边进行热封合。这两个作用是同时进行的。

横封装置主要是一对横封辊14，相对旋转，内装发热元件。其作用也有两个：其一是对薄膜进行横向热封合。一般情况下，横封辊旋转一周进行一次或两次的封台动作。当每个横封辊上对称加工有两个封合时，旋转一周，两辊相互压台两次。其二是切断包装袋，这是在热封合的同时完成的c在两个横封辊的封合面中间，分别装嵌有刃刀及刀板，在两辊压合热封时能轻易地切断薄膜。在一些机型中，横封和切断是分开的，即在横封辊下另外配置有切断刀，包装按光横射再进入切断刀分割。不过，这种力法已较少采用，因为不但机构增加了，而正定位控制也变得复杂。

物料供给装置是一个定量供料器7。对于粉状及颗粒物料，主要采用量杯式定容计量，量杯容积可调。图示定量供料器7为转盘式结构，从料仓6流人的物料在其内由若干个圆周分布的量杯计量，并自动充填人成型厉的薄膜管内。电控检测系统是包装机工作的中枢系统。在此机的电控柜上可按需设置纵封温度、横封湿度以及对印刷薄膜设定色标枪测数据等，这对控制包装质量起到至关重要的作用。
